SVGからBlenderで厚みづけしてUnityに読み込む

厚みのついたパネルをUnity内におきたい

Blenderで厚みづけした

Blenderで厚み付け

以下の記事を参考にやりました

zootoeigo.com

ベクター画像を3D化(立体化)してモデリング【Blender 2.8 モデリングの基本手法の1つ】stockphotomoney.wordpress.com

厚み付け

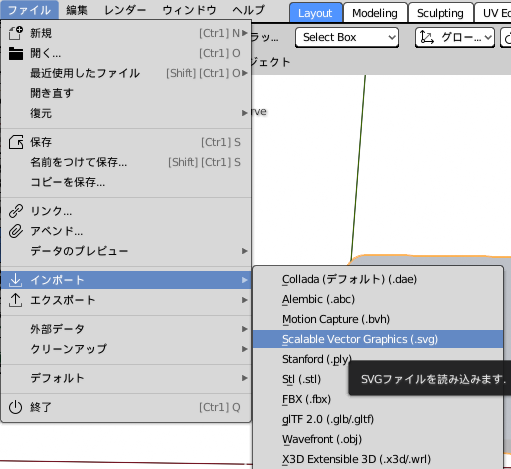

XDからsvgで書き出してBlenderで読み込む

f:id:bibinbaleo:20220201112306p:plain

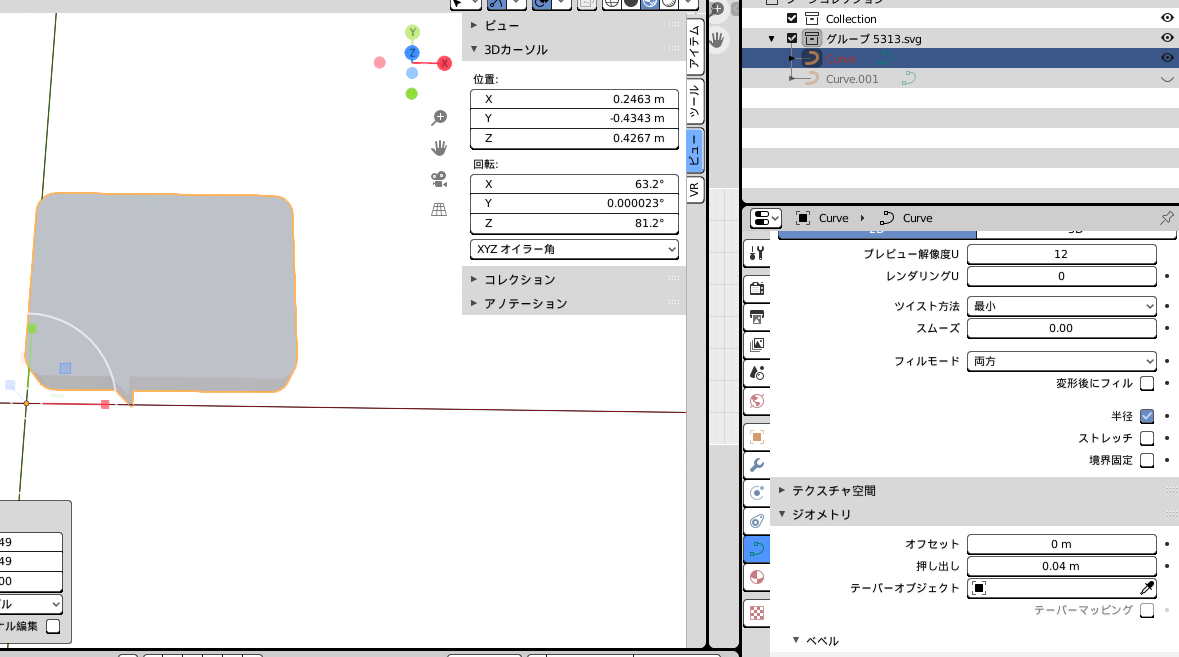

右側のツールバーの緑のアイコンを選んで、ジオメトリ>押し出しで厚みがつく

f:id:bibinbaleo:20220201112249p:plain

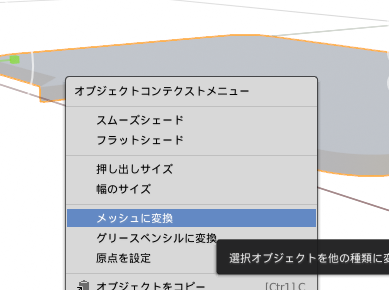

右クリックでメッシュに変換

f:id:bibinbaleo:20220201112742p:plain

整理

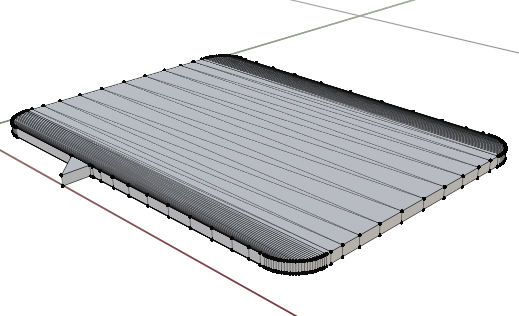

Editモードで見るとこんな感じ汚いような

f:id:bibinbaleo:20220201112756p:plain

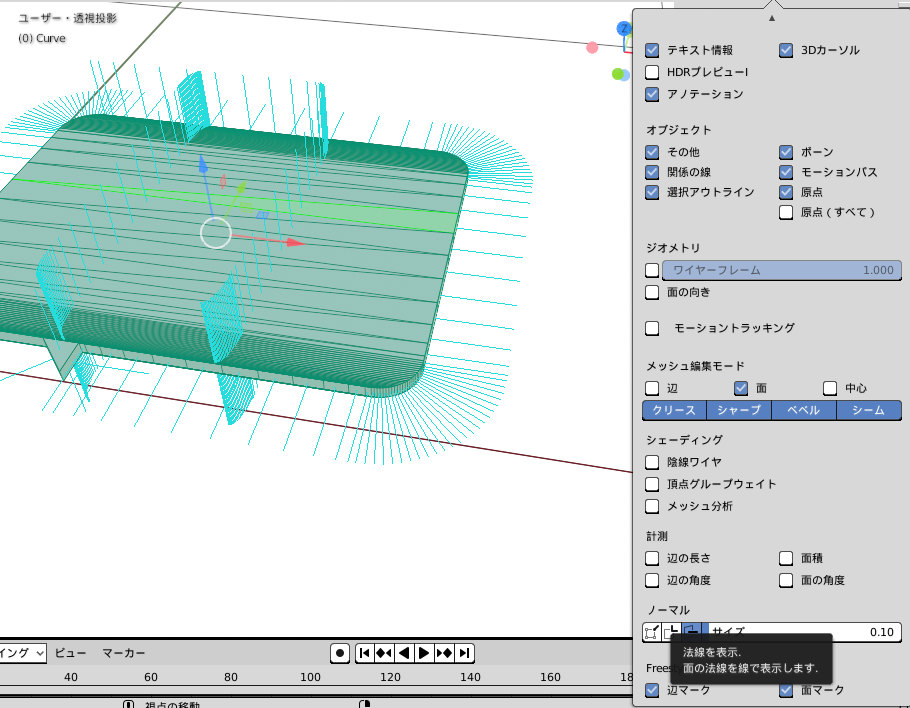

法線の向きはあってそう

f:id:bibinbaleo:20220201113130p:plain

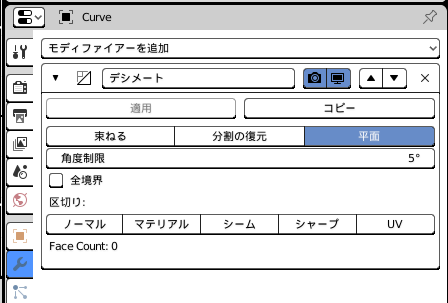

オブジェクトモードにして、モディファイアからデシメートを選択

平面を選んでから適用すると・・・

f:id:bibinbaleo:20220201113451p:plain

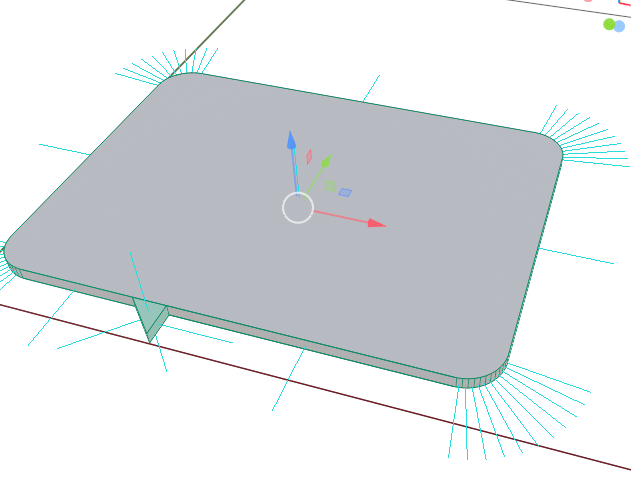

やったーきれいになった!

f:id:bibinbaleo:20220201113447p:plain



側面のメッシュを分割する

側面は色を変えたいのでメッシュを変えれるようにしたい

メッシュを選んでPを押して「選択」を選択

f:id:bibinbaleo:20220201115423p:plain

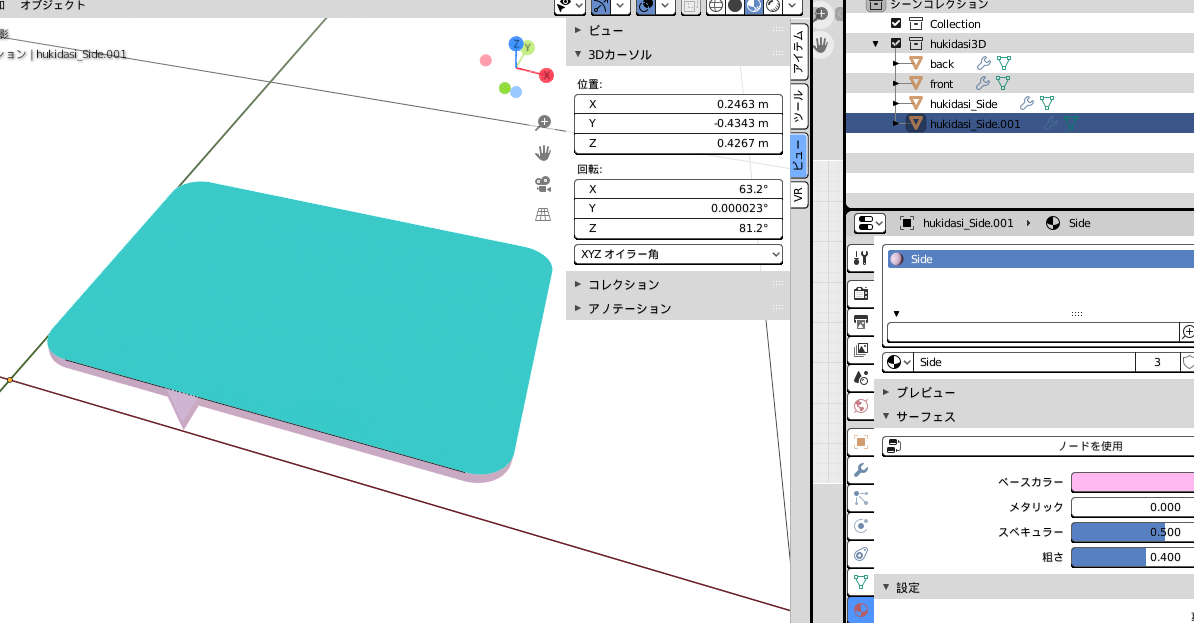

これでオレンジの参画の単位(オブジェクト?)で別れる

f:id:bibinbaleo:20220201115449p:plain

あとはオブジェクトモードでマテリアルツールを開いて、既存のマテリアルをーで消して、新しく追加すると良い

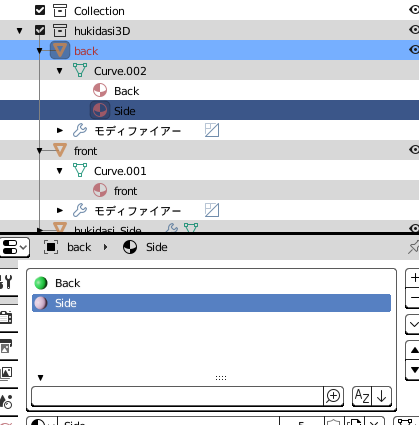

間違って分割してしまったオブジェクトをくっつけるには、二つを選んでCtrl+Jでくっつく。マテリアルはそのままになっているので、いらないほうをーで消すと同じ色になった

f:id:bibinbaleo:20220201130651p:plain

f:id:bibinbaleo:20220201130718p:plain

Unity

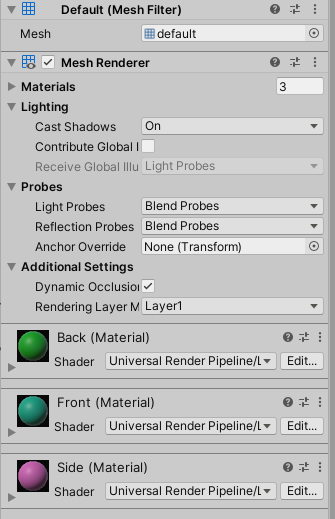

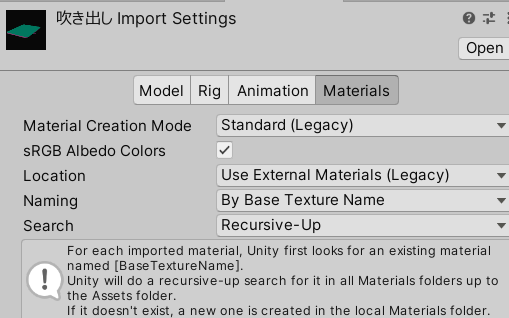

OBJでBlenderから書き出して読み込んで以下の設定にすると

f:id:bibinbaleo:20220201115653p:plain

こんな感じでいい感じになる

f:id:bibinbaleo:20220201115627p:plain

最後に

pngに厚みを付けてくれる無料アセットもあるけど、アセットに結構依存するし、カスタマイズしにくいかなーと思ってBlenderにした。

bibinbaleo.hatenablog.com
