ハンドトラッキングでペンを自然に持って書く【OculusQuest】

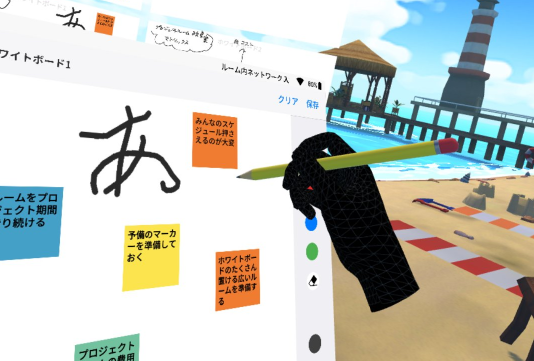

こういうことをやります

f:id:bibinbaleo:20200213110034p:plain

ペンの先をキャンバスに当てたらインクが出る部分はすでにできているとして、

・手のどの位置でペンを持つように設定したらいいのか

・ハンドトラッキングの揺れを抑えるにはどうしたらいいのか

などをテストしていきます。

先行事例
指に対するペンの位置と角度
ブレ対策
- 位置の小数点第２以下を切り捨てる
- おまけ：ブレの英語は？
その他
メリットとデメリット
- メリット
- デメリット

先行事例

Added Doodling with Hand Tracking and Finger Physics for #OculusQuest 🙌✏️#VirtualReality #VR #Oculus pic.twitter.com/l06EXMFhuS
— Dennys Kuhnert | Acetylan (@DennysKuhnert) 2020年2月9日

指に対するペンの位置と角度

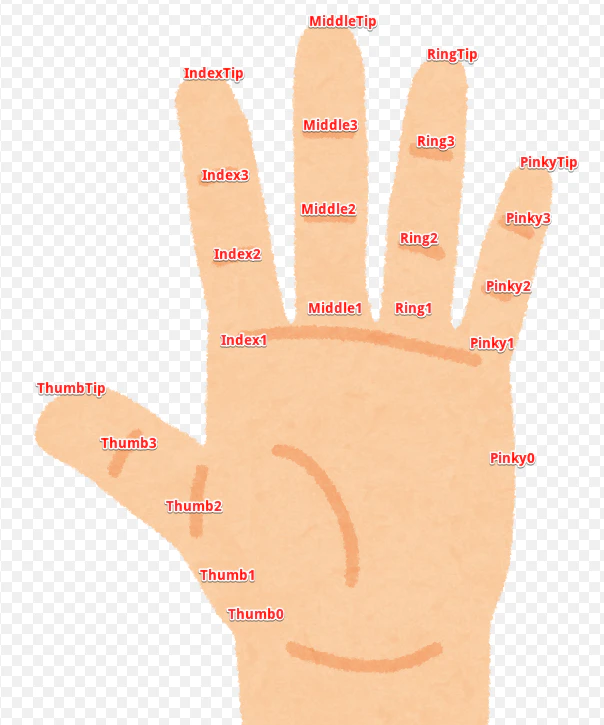

指のpositionはこれで取れます

Vector3 indexTipPos = MYRightSkelton.Bones[(int)OVRSkeleton.BoneId.Hand_IndexTip].Transform.position;
Vector3 index1Pos = MYRightSkelton.Bones[(int)OVRSkeleton.BoneId.Hand_Index1].Transform.position;

OculusQuest ハンドトラッキングSDKから、指Boneの情報を取得し分析する - Qiita

より引用

これをもとにペンの位置を設定していきます。

１：単純な中間

位置：人差し指の付け根と先端のまんなか

角度：人差し指の付け根と先端の間

PenAnchor_Hand.transform.position = (indexTipPos + index1Pos) * 0.5f;
PenAnchor_Hand.transform.rotation = (indexTipRotate*index1Rotate) ;

f:id:bibinbaleo:20200213142744p:plain

指の角度によってはクルクル回りますが、ペンを持つような指の形にしたら、位置はいい感じになります。

ちなみに実際にペンを持った状態でも、ある程度指を認識しますが、精度は下がります。

2：Good！

位置：人差し指の付け根と先端の間

角度：人差し指の付け根から先端のをつないだ方向

            Vector3 penDirection = indexTipPos - index1Pos;

            PenAnchor.transform.position = (indexTipPos + index1Pos) * 0.5f;
            PenAnchor.transform.forward = -penDirection;

いい感じ

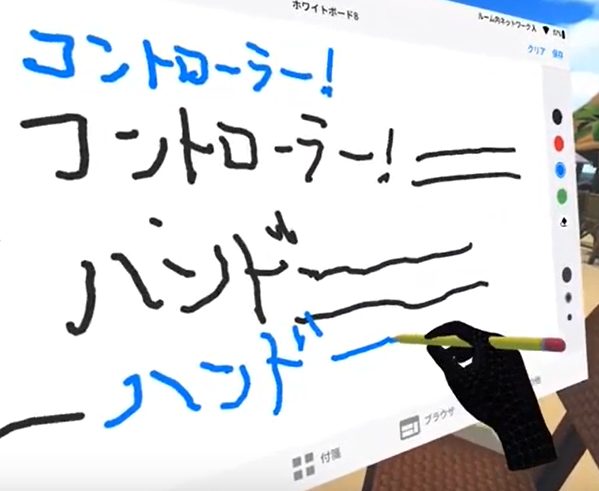

f:id:bibinbaleo:20200213142932p:plain

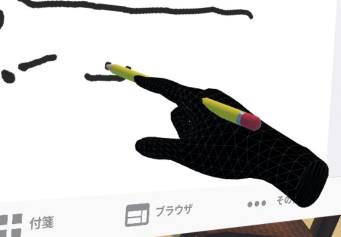

人差し指をまっすぐ伸ばしても書ける。

f:id:bibinbaleo:20200213150345p:plain

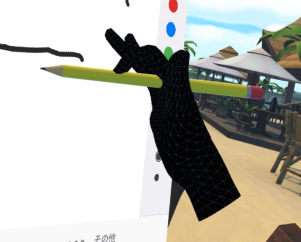

f:id:bibinbaleo:20200213150342p:plain

3：認識回数とか゚所を減らしたver

位置：人差し指付け根のみ

角度：人差し指の付け根から先端のをつないだ方向（親指と人差し指がくっついた時点の角度で固定）

Vector3 penDirection = indexTipPos - index1Pos;

            IndexPinchStrength = MYRightOVRHand.GetFingerPinchStrength(OVRHand.HandFinger.Index);
            if (IndexPinchStrength > 0.8)
            {
                if (!isHoldPen)
                {
                    PenAnchor.transform.forward = -penDirection; // RemoteRayCastDrawer.DirectionTypeによる
                    PenAnchor.transform.position = index1Pos;
                    isHoldPen = true;
                }
            }
            else
            {
                if (isHoldPen)
                {
                    isHoldPen = false;
                }            }

２のとき、位置は関節二つをもとに計算してたけど、一つをもとにしたらブレが抑えられるのではないかという考えのもと、あまり動かなそうな人差し指の付け根だけを位置の親にした。

が、変わらずぶれた。

角度は2の時の角度のとり方だが、２がUpdate文の中で常に角度を更新していたのに対し、３では親指と人差し指を付けたときをトリガーとして、その時の2の角度で固定するようにした。

再びトリガーが引かれたら角度が更新される。

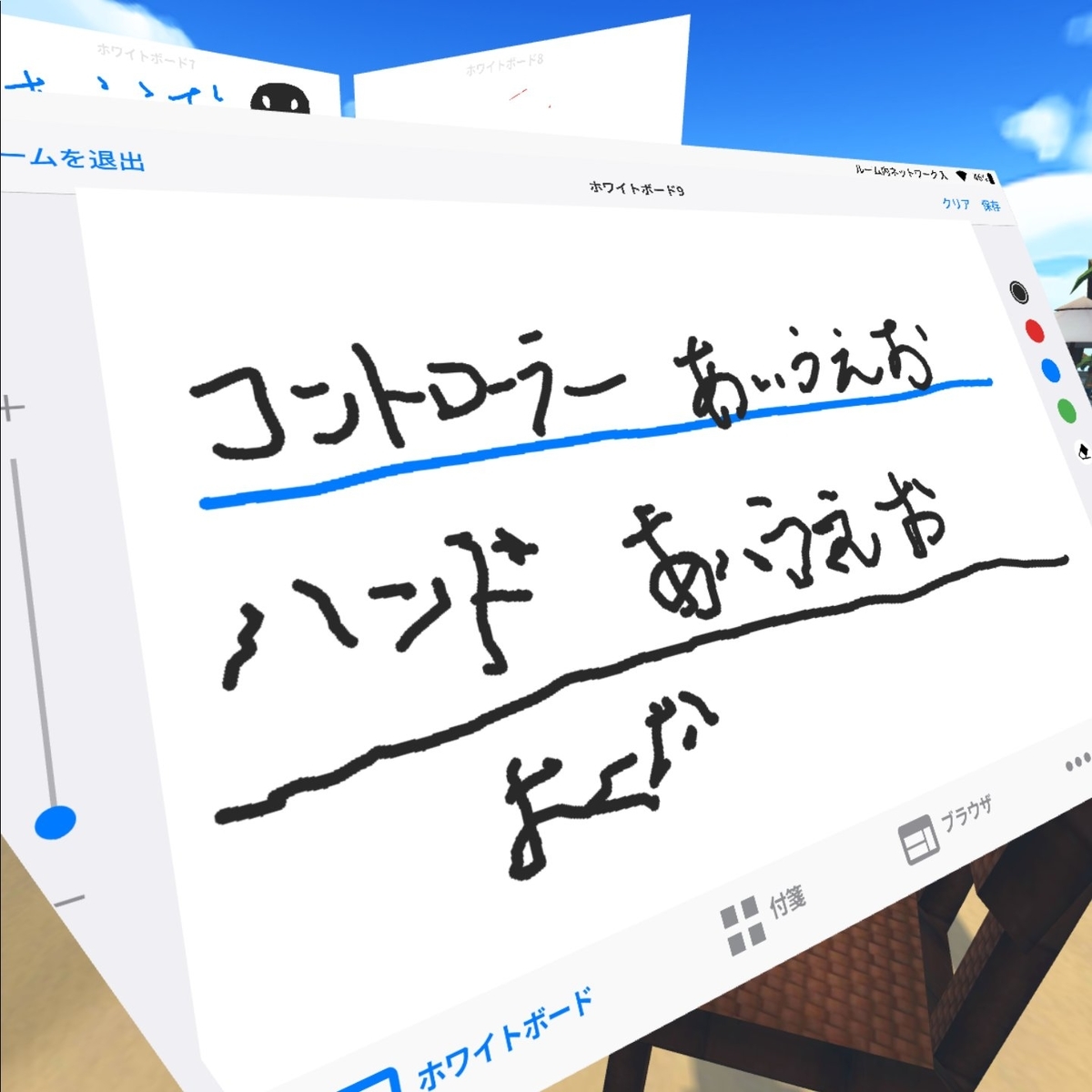

f:id:bibinbaleo:20200213110455j:plain
